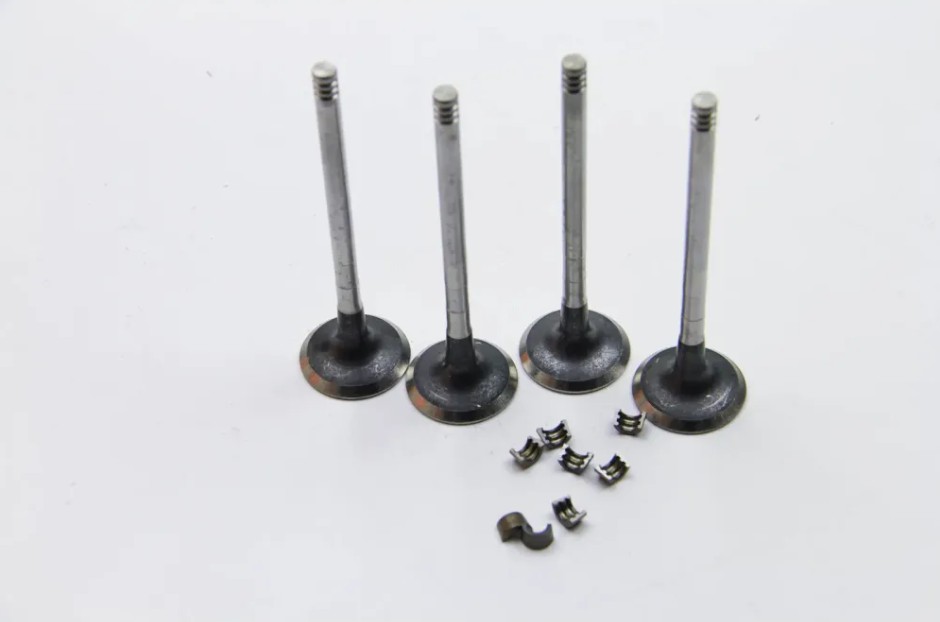

Выпускные клапаны: сердце газораспределения и надежность мотора

В поршневом двигателе внутреннего сгорания процесс удаления отработанных газов не менее важен, чем подача свежего заряда. Ключевую роль здесь играют выпускные клапаны, которые испытывают колоссальные тепловые и механические нагрузки. Приобретая качественные комплектующие в профильном автомобильный магазин, водитель может быть уверен в долговечности газораспределительного механизма. Эти детали работают в агрессивной среде: температура газов перед открытием достигает 800–1000°C, а давление в цилиндре — десятков атмосфер. Именно поэтому к геометрии, материалам и термообработке выпускных клапанов предъявляются повышенные требования.

Устройство и принцип действия выпускного клапана

Конструктивно выпускной клапан состоит из тарелки (рабочая часть, перекрывающая седло), стержня и торцевой фаски (рабочей кромки). В верхней части стержня имеется коническая канавка для фиксации сухарей, удерживающих пружину и тарелку. Привод осуществляется от распредвала через толкатель, коромысло или гидрокомпенсатор. Когда кулачок нажимает на стержень, клапан опускается вниз, открывая проход для отработавших газов в выпускной коллектор. После того как кулачок пробегает, возвратная пружина плотно прижимает тарелку к седлу, обеспечивая герметичность камеры сгорания.

Материалы и технология изготовления

Для выпускных клапанов используют жаропрочные стали и сплавы: хромомолибденовые (например, 40Х10С2М), хромоникелевые (ЭИ69) и, на высоконагруженных моторах, биметаллические конструкции со стержнем из менее легированной стали и тарелкой из жаропрочного наплавления. Головку часто азотируют или хромируют для повышения износостойкости фаски. Стержень шлифуют с допуском 0,005–0,01 мм и в некоторых моделях покрывают антифрикционным слоем (графит, дисульфид молибдена).

В высокофорсированных моторах (спорт, турбонаддув) применяют пустотелые клапаны с натриевым охлаждением — внутренняя полость наполнена натрием, который расплавляется при 98°C и интенсивно переносит тепло от тарелки к стержню. Это снижает температуру рабочей фаски на 80–120°C и предотвращает прогар.

Типичные неисправности выпускных клапанов

Из-за экстремальных условий эксплуатации выпускной клапан двигателя внутреннего сгорания — один из самых уязвимых элементов. Регулярные перегрузки, использование некачественного топлива и пропуски зажигания приводят к дефектам. Вот наиболее частые проблемы, с которыми сталкиваются автовладельцы:

• Прогар тарелки или фаски: появляется из-за нарушения теплового зазора, обеднения смеси или длительной детонации. Признак — снижение компрессии в цилиндре, стреляние во впускной коллектор.
• Вытягивание стержня (пластическая деформация): возникает при значительном перегреве или заклинивании направляющей втулки. Стержень удлиняется, клапан перестаёт плотно закрываться.
• Износ торца стержня: проявляется увеличением теплового зазора, стуком в ГРМ, потерей мощности. Часто сопровождается эллипсом в направляющей втулке.
• Обгорание рабочей фаски: следствие неправильной притирки, низкого качества бензина либо позднего зажигания. Ведущее к потере компрессии и выходу катализатора из строя.

Критерии выбора и рекомендации по замене

Подбор нового выпускного элемента требует внимания к маркировке, посадке и термообработке. Следует знать точный размер стержня (стандарт/ремонтный), угол фаски (обычно 45° для выпуска) и высоту клапана. Помимо этого, профессионалы советуют придерживаться следующих правил:

• Покупать детали проверенных брендов (MAHLE, TRW, Federal-Mogul, AJUSA) или OEM-аналоги с сертификатом.
• Обязательно менять клапан в сборе с направляющей втулкой и маслосъёмным колпачком, если есть биение стержня.
• Проверять твёрдость по Роквеллу (для выпуска HRC 32–38, но лучше всего следовать заводскому допуску).
• Притирать клапан к седлу пастой абразивностью не выше М20 (финишная доводка пастой М7).

Процесс замены требует демонтажа головки блока цилиндров, использования специального съёмника сухарей и динамометрического ключа. Любой выпускной клапан двигателя внутреннего сгорания после извлечения следует проверить на микротрещины цветным методом дефектоскопии или на магнитном стенде. Затяжка гаек коромысел выполняется строго по предписанию — регулировочные шайбы или винты должны обеспечить тепловой зазор 0,25–0,35 мм (для выпуска). Соблюдая эти рекомендации, можно восстановить мощность двигателя и исключить риск повторной поломки.

Профилактика и долгий ресурс

Чтобы выпускные клапаны служили 200–300 тыс. км, нужно использовать масло с надлежащей вязкостью (не допускать коксования штоков), своевременно менять воздушный фильтр и избегать работы на перегретом двигателе. Также важно поддерживать фазы газораспределения и не перегружать мотор на низких оборотах с высокими нагрузками (детонация убивает выпускные тарелки). Каждые 80–100 тысяч пробега полезно проводить эндоскопию цилиндров, при появлении стука или хлопков немедленно диагностировать ГРМ.
