Приводные цепи: устройство, классификация и правила долговечной работы

В механических трансмиссиях приводные цепи остаются незаменимым элементом для передачи вращающего момента между валами, расположенными на значительном расстоянии. Они применяются в промышленных станках, сельхозтехнике, конвейерах, мотоциклах и велосипедах, обеспечивая высокий КПД и устойчивость к перегрузкам. При выборе подходящего компонента важно учитывать шаг, тип закалки и смазочные свойства, так как именно от них зависит ресурс всей системы. Если требуется надежная деталь для интенсивной эксплуатации, то грамотно подобранная цепь приводная способна прослужить тысячи часов без удлинения и износа шарниров. Однако для достижения такого результата необходимо разбираться в конструктивных особенностях, разновидностях и правилах технического обслуживания.

Конструкция и принцип действия

Базовая приводная цепь состоит из чередующихся внутренних и наружных звеньев, соединённых валиками и втулками. В роликовых моделях между внутренней пластиной и втулкой устанавливается свободно вращающийся ролик, который снижает трение при контакте с зубьями звездочки. Передача усилия происходит за счёт зацепления роликов или втулок с впадинами ведущей и ведомой звёздочек. Преимущества такого решения — отсутствие проскальзывания, высокая точность синхронизации и способность работать в загрязнённой среде. Ключевые параметры: шаг (расстояние между осями соседних роликов), разрушающая нагрузка и масса одного метра.

Основные типы приводных цепей по стандарту ГОСТ

1. Роликовые однорядные (ПР) — самый распространённый тип. Ролик снижает ударные нагрузки и износ зубьев звездочек. Используются в приводах конвейеров, сельхозмашин, буровых установок. Допускают скорость до 15 м/с.
2. Втулочные (ПВ) — упрощённая конструкция без роликов, где роль подшипника скольжения выполняет втулка. Дешевле роликовых, но быстрее изнашиваются. Применяются в тихоходных передачах (до 3 м/с) и в цепных стяжках.
3. Зубчатые (ПЗ) — пластины с выточками образуют зубчатый профиль, работающий в зацеплении со специальными звёздочками. Обеспечивают плавность хода, низкий уровень шума и выдерживают высокие нагрузки. Часто ставятся в металлорежущих станках и тяжёлых прессах.

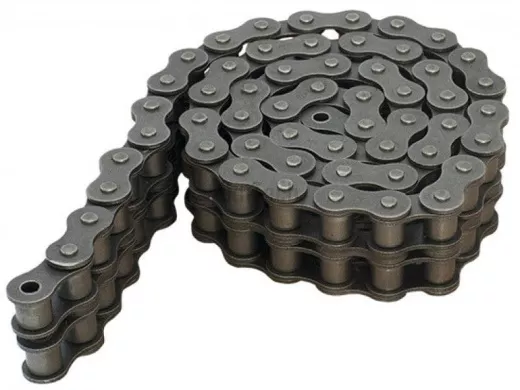

4. Многорядные (2ПР, 3ПР) — несколько параллельных рядов роликовых цепей, объединённых удлинёнными осями. Позволяют передавать в 1,5–2,5 раза больший крутящий момент без увеличения ширины звёздочки.

Как правильно выбрать и обслуживать приводную цепь

На долговечность цепи влияют не только качество металла и термообработка, но и условия эксплуатации: нагрузка, частота вращения, наличие абразивной пыли, влажность и температура. Ошибки при подборе или небрежное обслуживание приводят к быстрому вытягиванию, заклиниванию и разрыву. Чтобы избежать этого, следует руководствоваться простыми, но важными правилами.

• Расчёт по мощности и частоте вращения: для быстроходных передач (более 10 м/с) выбирают роликовые цепи с закалёнными валиками и роликами, для тихоходных тяжёлых — зубчатые или двухрядные ПР.
• Соблюдение межосевого расстояния и провисания: оптимальное расстояние — 30–50 шагов цепи. Провисание холостой ветви должно составлять 1–2% от межосевого расстояния, иначе возникают вибрации и ускоренный износ.
• Регулярная смазка: при скорости до 4 м/с допустима ручная периодическая смазка (густая консистентная), при 4–7 м/с — капельная или окунание, выше 7 м/с — циркуляционная под давлением или масляный туман.
• Контроль вытяжки: удлинение более 3% от первоначальной длины требует замены, так как цепь начинает набегать на зубья звёздочки, разрушая их профиль.
• Защита от коррозии и абразива: в запылённых цехах используют закрытые кожухи или цепи с резиновыми уплотнениями (O-ring, X-ring) для удержания смазки внутри шарниров.

Отдельного внимания заслуживает монтаж. Перед установкой новую цепь необходимо выдержать в моторном масле 15–20 минут, затем дать стечь излишкам. Звёздочки при замене следует проверять на износ — изношенные зубья (серповидная форма, заусенцы) быстро испортят новую цепь. Натяжение регулируют отводными звёздочками или натяжными устройствами — роликами, башмаками. Важно помнить, что приводная цепь не любит резких рывков и перекосов валов: параллельность осей звёздочек должна быть в пределах 0,2 мм на 100 мм длины. При соблюдении этих условий ресурс качественной цепи достигает 10–15 тысяч часов на тихоходных передачах и 3–5 тысяч на быстроходных. Современные производители предлагают также цепи с покрытиями против ржавчины (цинк, никель) для работы на улице или в агрессивных средах, что существенно расширяет сферу их применения.
