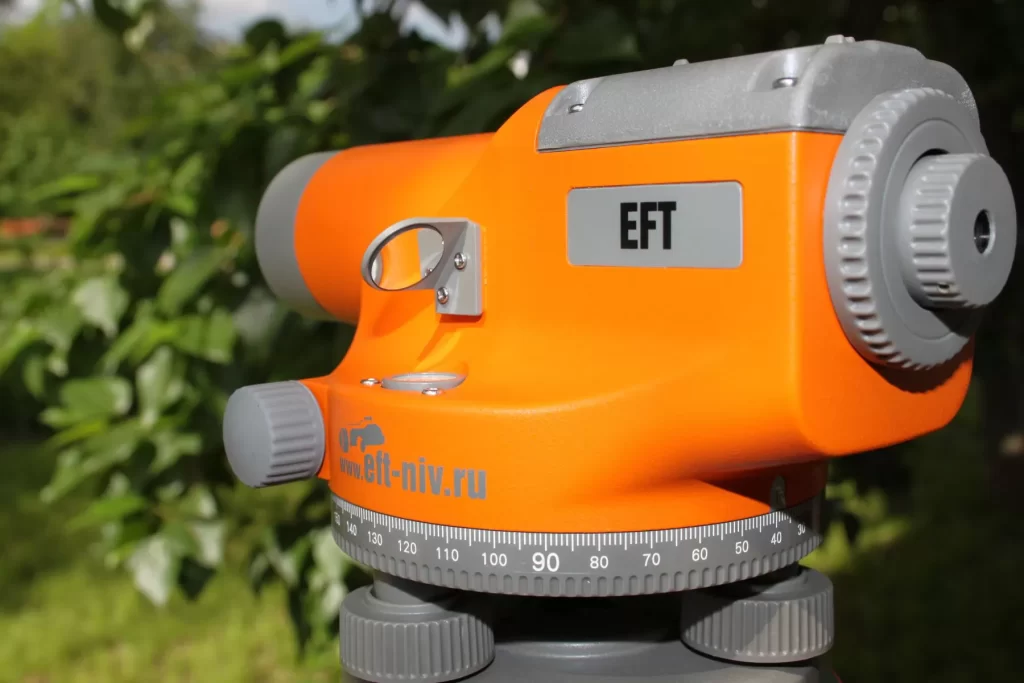

Оптический нивелир: точность, проверенная временем

В мире геодезии и строительства существует инструмент, который на протяжении десятилетий остаётся эталоном надёжности и точности при измерении превышений и создании высотных опорных сетей. Этот прибор, сочетающий в себе простоту конструкции и высокую метрологическую точность, незаменим на любом объекте — от закладки фундамента до прокладки инженерных коммуникаций. Речь идёт об оптическом нивелире, который, несмотря на активное внедрение цифровых и лазерных аналогов, по-прежнему занимает прочные позиции в арсенале специалистов. Чтобы понять его ценность, важно разобраться в устройстве, принципах работы и критериях выбора, ведь даже в век высоких технологий грамотное использование классического нивелир оптический остаётся признаком профессионализма и гарантией стабильных результатов в полевых условиях.

Устройство и принцип действия оптического нивелира

Оптический нивелир представляет собой телескопическую систему, смонтированную на прочном основании с подъёмными винтами и круглым уровнем для грубой установки в горизонтальное положение. Основной рабочий элемент — это зрительная труба с внутренней фокусировкой, внутри которой размещена сетка нитей, позволяющая точно наводиться на рейку. Ключевая особенность, отличающая этот прибор от простых уровней, — наличие компенсатора или цилиндрического уровня при трубе, которые обеспечивают автоматическое или ручное приведение визирной оси в строго горизонтальное состояние. В моделях с компенсатором маятниковый механизм самоустанавливается за счёт силы тяжести, корректируя наклон трубы в диапазоне до ±15 угловых минут, что значительно ускоряет работу на площадке. Оптическая схема даёт прямое или обратное изображение, а увеличение трубы варьируется от 20× до 32×, что определяет максимальную дальность визирования — от 100 до 150 метров при стандартной рейке.

Ключевые технические характеристики

При выборе оптического нивелира специалист обращает внимание на набор паспортных параметров, напрямую влияющих на производительность и точность измерений. Важнейшая величина — средняя квадратическая погрешность (СКП) на 1 км двойного хода, которая для инженерных задач составляет 2–3 мм, а для высокоточных геодезических работ может достигать 0,3–0,5 мм. Кратность увеличения трубы определяет, на каком расстоянии можно уверенно считывать деления рейки: при 24-кратном увеличении предел составляет около 120 м, а при 32× — до 150 м. Диаметр объектива (обычно 30–50 мм) влияет на светосилу, что особенно важно в сумерках или тенистых условиях. Диапазон работы компенсатора и время его успокоения (от 2 до 5 секунд) также критичны при ветреной погоде. Кроме того, производители указывают цену деления лимба или горизонтального круга — она может быть от 1° до 10′, что нужно для грубой привязки направлений при разбивочных работах.

Классификация оптических нивелиров по точности

Инструменты данного типа принято делить на три основные группы согласно их метрологическим возможностям. Это деление помогает подобрать прибор именно под те задачи, которые стоят перед изыскателем или строителем.

• Высокоточные нивелиры (СКП до 0,5 мм/км) — применяются при наблюдениях за деформациями зданий, в фундаментальном нивелировании I и II классов, а также при монтаже уникального технологического оборудования, где допустимая погрешность исчисляется долями миллиметра.
• Точные нивелиры (СКП от 0,5 до 2 мм/км) — это наиболее распространённый класс для инженерно-геодезических изысканий, строительства автомобильных дорог, аэродромов, мостов и высотных зданий. Они обеспечивают надёжный результат при стандартных строительных допусках.
• Технические нивелиры (СКП более 2 мм/км) — используются для предварительных разбивок, земляных работ, планировки территорий и сельскохозяйственных мелиораций, где скорость работы важнее микроскопической точности.

Сравнение с лазерными и электронными аналогами

Вопрос выбора между оптическим, лазерным и цифровым нивелиром возникает у каждого руководителя отдела геодезии. Оптические приборы выигрывают в автономности: им не нужны батареи, они не боятся перепадов температур и пыли, а их механическая конструкция ремонтопригодна в полевых мастерских. Лазерные построители плоскостей дают мгновенную видимую линию, но их дальность и точность существенно ниже, особенно на открытых площадках при ярком солнце. Цифровые (электронные) нивелиры обладают высочайшей скоростью и исключают субъективную ошибку считывания, однако их стоимость в разы выше, а эксплуатация требует аккуратного обращения с электроникой и регулярной калибровки. Поэтому оптический нивелир остаётся «золотой серединой» для подавляющего большинства полевых работ, где сочетание цены, надёжности и точности является определяющим фактором.

Правила выбора оптического нивелира для конкретных задач

Выбор конкретной модели начинается с чёткого определения типа работ и условий эксплуатации. Для длинных трассовых ходов (например, при строительстве нефтепроводов) предпочтение отдают приборам с большим увеличением и широким полем зрения, чтобы снизить количество станций. Для городской застройки, где часто требуется передача отметок в стеснённых условиях, важны компактность и наличие винта наводки на резкость. Специалисты также учитывают материал корпуса: металлические конструкции тяжелее, но устойчивее к ударам, а пластиковые — легче, что уменьшает нагрузку на плечи при длительной переноске. Немаловажным фактором является защита от влаги и пыли (класс IP54 или выше), так как нередко приходится работать в дождь или в условиях высокой запылённости на карьерах. Рекомендуется также обращать внимание на тип крепления рейки и возможность использования инварных реек для особо ответственных измерений.

Технология работы с оптическим нивелиром: пошаговый процесс

Несмотря на кажущуюся простоту, процесс измерения превышений требует строгой последовательности действий и аккуратности. Опытный геодезист всегда придерживается определённого алгоритма, чтобы минимизировать погрешности и получить достоверные данные.

1. Установка нивелира на штатив и его предварительное центрирование по круглому уровню с помощью подъёмных винтов до пузырька в нуль-пункте.
2. Наведение трубы на заднюю рейку (где уже известна или принимается за нулевую отметка) и точная фокусировка окуляра и объектива для чёткого изображения сетки нитей и штрихов рейки.
3. Снятие отсчёта по средней нити с точностью до миллиметра, а при наличии оптического микрометра — до десятых долей миллиметра. Одновременно фиксируется показание по рейке для контроля.
4. Перевод трубы на переднюю рейку, повторное наведение и снятие отсчёта. Вычисление превышения как разность между отсчётами «назад» и «вперёд».
5. Контрольная перестановка нивелира на новую станцию или повторное измерение с изменением высоты инструмента для проверки сходимости результатов (допустимое расхождение — не более 3–5 мм для технического нивелирования).

Типичные ошибки и способы их предотвращения

Практика показывает, что более 70% недопустимых погрешностей возникают не из-за технического состояния прибора, а из-за нарушения методики измерений. Самая распространённая ошибка — неравенство плеч (расстояний от нивелира до реек), что приводит к накоплению ошибки за счёт непараллельности визирной оси и оси уровня. Для её устранения используют метод «равных плеч» или вводят поправку после юстировки. Вторая частая проблема — это дрожание рейки на ветру или её неправильное вертикальное удержание, поэтому рекомендуется применять рейки с круглыми уровнями или телескопические штанги с фиксаторами. Третья — несвоевременная проверка компенсатора: перед началом работы его следует «встряхнуть» лёгким постукиванием по трубе, чтобы убедиться в свободном ходе маятника. Также стоит помнить о температурной деформации металлических частей: при перепадах температуры более 10 °C необходима повторная юстировка прибора.

Поверки и юстировка для поддержания точности

Для сохранения заявленных метрологических характеристик оптический нивелир требует регулярных поверок — не реже одного раза в год, а также после каждого падения или транспортировки на дальние расстояния. Базовый набор поверок включает: проверку правильности установки цилиндрического уровня (ось уровня должна быть параллельна визирной оси), проверку работы компенсатора (его плоскость должна быть горизонтальна при любом наклоне в рабочем диапазоне) и проверку сетки нитей (вертикальный штрих должен быть строго перпендикулярен горизонтальному). Эти операции выполняются с помощью специальных методов — «двойного нивелирования» или «просвечивания» через коллиматор. Если отклонения превышают допустимые 2–3 угловые секунды, проводится юстировка с помощью исправительных винтов, которую лучше доверить сертифицированному специалисту, чтобы не нарушить заводские настройки.

Условия эксплуатации и уход за прибором

Оптические нивелиры рассчитаны на полевую работу, но это не означает, что они терпимы к грязи и механическим повреждениям. Хранение должно осуществляться в фирменном футляре с амортизирующими вставками в помещении с влажностью не более 60% и температурой от +5 до +30 °C. После каждого выезда необходимо протирать объектив и окуляр мягкой замшей или специальными салфетками, избегая спиртовых растворов, которые могут повредить просветляющее покрытие. Подъёмные винты и кремальеры фокусировки следует периодически смазывать морозостойкой смазкой для предотвращения заедания. При работе в дождь обязательно используют защитный чехол, а если прибор всё же намок, его просушивают при комнатной температуре без использования нагревателей. Такие меры позволяют сохранить точность и продлить срок службы инструмента до 15–20 лет интенсивной эксплуатации.

Сферы применения оптических нивелиров в современном строительстве

Несмотря на обилие альтернатив, оптические нивелиры остаются основным инструментом при исполнительной съёмке фундаментов — контроль высотных отметок бетонной подготовки требует надёжности, которую даёт только оптическая схема. Их активно используют при монтаже сборных железобетонных конструкций, где нужно выверить горизонтальность панелей перекрытия с точностью до нескольких миллиметров. В дорожном строительстве они незаменимы для разбивки продольного профиля и поперечных уклонов, особенно на длинных участках, где лазерный луч теряет интенсивность. Также нивелиры применяются при создании внутренних инженерных сетей — прокладка канализационных труб с заданным уклоном и монтаж воздуховодов требуют постоянного высотного контроля. Даже в ландшафтном дизайне и вертикальной планировке участков этот прибор служит надёжным помощником для создания дренажных систем и террас.

Экономическая эффективность использования

Если сравнивать стоимость владения, то оптический нивелир значительно выгоднее своих цифровых собратьев. Во-первых, он не требует покупки дорогостоящих аккумуляторов и зарядных устройств, а расходные материалы (рейки, штативы) служат десятилетиями. Во-вторых, ремонт механической оптики в большинстве случаев обходится дешевле замены электронных плат. В-третьих, отсутствие сложной электроники делает прибор менее чувствительным к перепадам напряжения или электромагнитным помехам, что на промышленных стройках бывает критично. Многие компании предпочитают иметь парк оптических нивелиров для основных рутинных задач, а цифровые модели приобретать только для особо ответственных объектов с повышенными допусками. Такой подход позволяет оптимизировать бюджет без потери качества работ, особенно в организациях, где геодезическое сопровождение ведётся непрерывно.

В итоге, выбор в пользу оптического нивелира — это взвешенное решение, базирующееся на понимании физических принципов измерений и реальных потребностей объекта. Он является символом устойчивости и проверенной классики в мире инструментов, где прогресс не отменяет надёжности, а дополняет её новыми возможностями для вдумчивого специалиста.
