Оборудование для заправок ЖМТ: инженерные решения и технологические аспекты

Современная инфраструктура для обращения с жидкометаллическими теплоносителями (ЖМТ) представляет собой сложный комплекс, где каждая единица оборудования работает в условиях экстремальных температур и агрессивных сред. Специалисты, проектирующие такие системы, вынуждены учитывать множество факторов: от коррозионной стойкости конструкционных материалов до герметичности контуров циркуляции. Именно поэтому оборудование для заправок ЖМТ, будь то исследовательский реактор на быстрых нейтронах или стенд для отработки теплогидравлических режимов, требует применения уникальных технических решений, а информация о лучших практиках и компонентах часто аккумулируется на отраслевых ресурсах, таких как azs.pro, где эксперты делятся опытом эксплуатации и модернизации подобных систем. В данном обзоре рассматриваются ключевые узлы, обеспечивающие безопасную и эффективную заправку контуров жидкометаллическим теплоносителем, а также вспомогательные подсистемы, без которых невозможна стабильная работа установок.

Основные компоненты системы заправки ЖМТ

Технологический процесс заполнения контура жидкометаллическим теплоносителем — это многостадийная операция, включающая вакуумирование, разогрев, подачу расплава и контроль уровня. Оборудование для этих целей проектируется с учётом физико-химических свойств среды: высокой теплопроводности, способности к окислению и взаимодействию с конструкционными материалами. Ключевым элементом выступает бак-хранилище с системой электрообогрева, поддерживающий теплоноситель в расплавленном состоянии при температуре выше температуры плавления. Для свинцово-висмутовой эвтектики это порядка 125–140 °C, для натрия — около 98 °C, однако рабочие режимы часто требуют нагрева до 400–550 °C.

В состав типовой заправочной станции входят следующие узлы:

• Вакуумный насосный агрегат для откачки газовой фазы из контура и создания остаточного давления, достаточного для дегазации расплава.
• Электромагнитный расходомер и уровнемеры (поплавковые, индукционные, ультразвуковые) для контроля массы и объёма заливаемого теплоносителя.

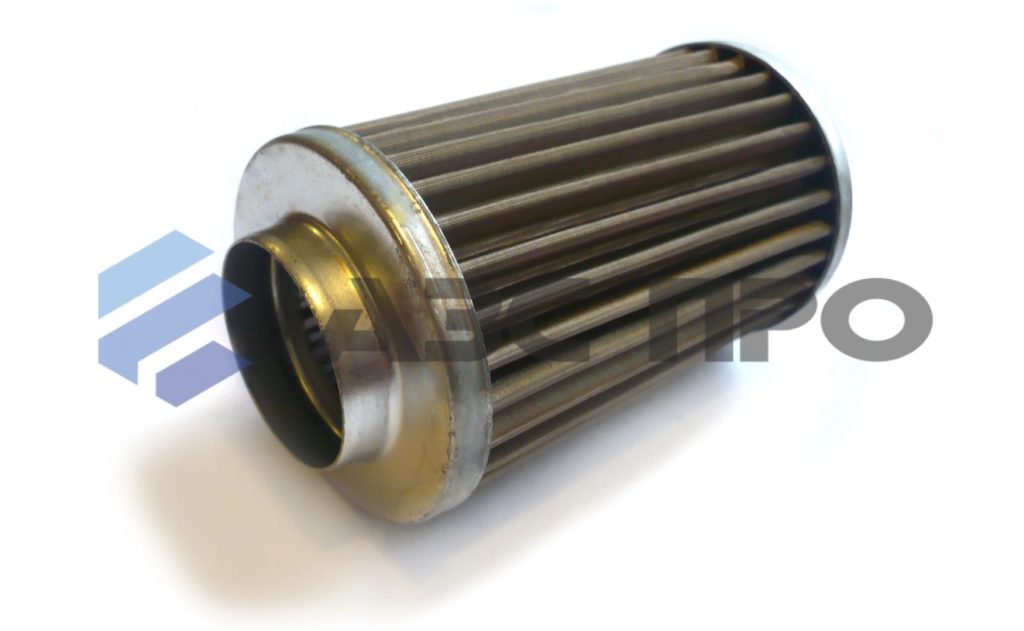

• Фильтры тонкой очистки из пористых металлокерамических материалов для улавливания оксидных включений и шлаков.
• Трубопроводы с байпасными линиями и арматурой высокого давления, оснащённые компенсаторами температурных расширений.
• Система газовой компенсации объёма на основе инертного газа (аргон, гелий) для демпфирования гидроударов.

Важно отметить, что для каждого типа теплоносителя применяются свои конструкционные материалы. Например, для натриевых контуров используют аустенитные нержавеющие стали, тогда как для свинец-висмутовых систем предпочтительны ферритно-мартенситные стали с защитными покрытиями, устойчивыми к жидкостно-металлическому охрупчиванию. Аппаратура КИПиА включает датчики давления, термопары и системы аварийной защиты, срабатывающие при отклонении параметров от уставок.

Особенности эксплуатации и обслуживания заправочных узлов

Процесс заправки ЖМТ сопряжён с рядом технологических сложностей, связанных с высокой химической активностью расплавов. При контакте с воздухом или влагой возможно образование оксидных плёнок, забивающих проходные сечения арматуры и снижающих эффективность теплообмена. Поэтому все операции проводятся в среде инертного газа, а перед подачей теплоносителя контур подвергается вакуумированию и продувке. Для разогрева трубопроводов и баков используется электропроводный обогрев (ленточные нагреватели, ТЭНы) с многоступенчатым регулированием мощности. Температурный контроль осуществляется с помощью термопар хромель-алюмелевого типа, устанавливаемых в критических точках.

Особое внимание уделяется герметичности разъёмных соединений. Применяются уплотнения из термостойких материалов (графит, паронит, металлические прокладки), а также сварные соединения с неразрушающим контролем. Для предотвращения застывания теплоносителя в тупиковых зонах предусматриваются дренажные линии и импульсные трубки с автономным обогревом. В процессе эксплуатации проводится периодическая регенерация фильтров и очистка внутренних поверхностей от шламов с использованием механических скребков или химической промывки.

Немаловажную роль играет система аварийного слива ЖМТ. Она включает аварийные ёмкости, расположенные ниже уровня контура, и быстродействующие клапаны с электромагнитным приводом. Слив осуществляется самотёком или с использованием газа-вытеснителя. Для контроля уровня в аварийных ёмкостях применяются бесконтактные радиоволновые уровнемеры, устойчивые к высоким температурам и парам металла.

Инновационные решения и перспективы развития

Современные тенденции в области оборудования для заправок ЖМТ направлены на повышение автоматизации и снижение человеческого фактора. Внедряются системы предиктивной диагностики на основе машинного обучения, которые анализируют показания датчиков вибрации, температуры и давления, прогнозируя отказы насосов и арматуры. Разрабатываются компактные электромагнитные насосы с постоянными магнитами, обеспечивающие бессмазочную работу и минимальное гидравлическое сопротивление. Для исследовательских целей создаются модульные заправочные стенды, позволяющие быстро менять конфигурацию контура под конкретные задачи.

Перспективным направлением является использование аддитивных технологий для изготовления теплообменников и фильтров со сложной внутренней геометрией. Это снижает количество сварных швов и повышает надёжность. Также ведутся работы по созданию «сухих» систем заправки, где теплоноситель поставляется в капсулах, а его плавление и подача происходят непосредственно в контуре, что минимизирует контакт с атмосферой.

В заключение стоит подчеркнуть, что грамотный подбор оборудования для заправок ЖМТ невозможен без учёта всего спектра теплофизических и химических свойств теплоносителя. Только комплексный подход, включающий выбор материалов, расчёт тепловых потерь, обеспечение герметичности и автоматизации, позволяет создать безопасную и долговечную систему. Инженеры, работающие в этой области, должны владеть знаниями в металловедении, гидродинамике и электротехнике, а также иметь доступ к актуальной нормативной базе и практическому опыту эксплуатации аналогичных установок.
