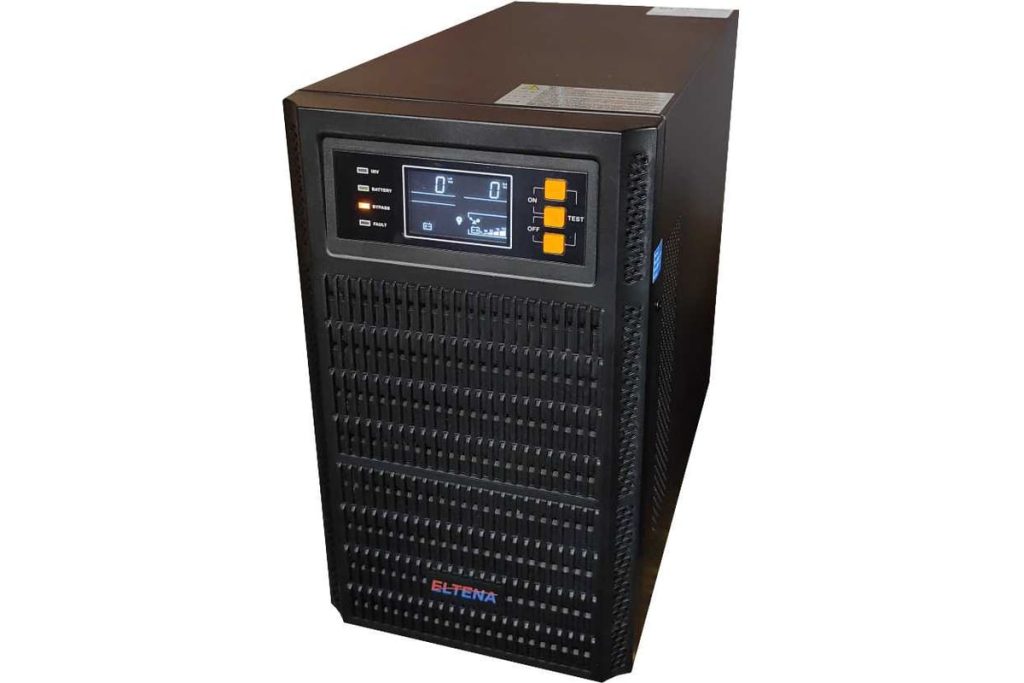

Эволюция и архитектура современных источников бесперебойного питания

В условиях цифровой трансформации и повсеместной автоматизации, стабильность электроснабжения перестала быть роскошью – она превратилась в фундаментальное условие функционирования любой технической инфраструктуры. Однако идеальная электрическая сеть – это скорее теоретическая абстракция, нежели реальность, ведь даже в регионах с развитой энергетикой наблюдаются провалы напряжения, высокочастотные помехи и микроотключения, губительные для чувствительной электроники. Именно в этой точке пересечения уязвимости оборудования и несовершенства городских сетей возникает необходимость в специализированных устройствах, аккумулирующих энергию и обеспечивающих безаварийную остановку рабочих процессов. Глубокое понимание физических процессов и конструктивных особенностей, которыми обладает любой современный блок бесперебойного питания, позволяет не просто защитить серверное или телекоммуникационное оборудование, но и грамотно спланировать бюджет на эксплуатацию с учетом коэффициента полезного действия каждой конкретной топологии. В данном материале системно рассмотрены ключевые аспекты выбора, эксплуатации и обслуживания этих устройств, от фундаментальных физических принципов до практических нюансов мониторинга состояния аккумуляторных батарей.

Классификация топологий и их влияние на коэффициент надёжности

Рынок резервного питания предлагает широкий спектр инженерных решений, однако все они базируются на трёх базовых архитектурных схемах, каждая из которых определяет поведение системы в момент аварии. Первый и наиболее экономичный тип – это резервная (off-line) топология, где инвертор активируется лишь при полном пропадании сетевого напряжения, а в штатном режиме нагрузка запитана напрямую через входной фильтр. Такие устройства демонстрируют высокий КПД (до 98%) и минимальное тепловыделение, но имеют существенный недостаток – время переключения, измеряемое миллисекундами, что критично для импульсных источников питания некоторых медицинских сканеров. Второй тип – линейно-интерактивная (line-interactive) схема, дополненная автоматическим регулятором напряжения (AVR), который позволяет корректировать выходные параметры при просадках до 20%, не расходуя ресурс батарей. Это наиболее сбалансированное решение для большинства офисных задач, однако при частоте скачков выше 10 Гц стабилизатор может не справляться, инициируя переход на инверторную работу. Третья и наиболее совершенная топология – это двойное преобразование (on-line), где выпрямитель непрерывно заряжает батарейный модуль, а инвертор всегда формирует чистую синусоиду для потребителей, обеспечивая нулевое время переключения и полную гальваническую развязку. Следует учитывать, что использование on-line систем оправдано для телекоммуникационных стоек и промышленных контроллеров, но их собственное энергопотребление на 8-12% выше из-за потерь в силовых ключах, что требует организации отдельного вентиляционного канала для отвода тепла.

Аккумуляторный парк как главный лимитирующий ресурс

Независимо от выбранной топологии, фактическое время автономии всегда определяется ёмкостью аккумуляторной батареи (АКБ), которая имеет ярко выраженный электрохимический предел. Большинство промышленных ИБП оснащаются свинцово-кислотными батареями с технологией AGM (абсорбированный стекломат), где электролит находится в связанном состоянии, что предотвращает утечку и позволяет монтировать батарейные шкафы даже в наклонном положении. Однако глубинный параметр долговечности – это не только количество циклов заряда-разряда, но и температура окружающей среды: повышение на каждые 10°C сокращает рекомендуемый срок службы пластин вдвое из-за ускорения процесса сульфатации. Для ответственных узлов связи предпочтение отдается батареям с гелевым электролитом, демонстрирующим меньший саморазряд и повышенную устойчивость к циклическим колебаниям, но их стоимость ограничивает сферу применения. Критичным показателем для системного администратора является величина внутреннего сопротивления элемента: его рост свидетельствует о старении и снижении пиковой токоотдачи, что особенно опасно при подключении стартовых нагрузок с высоким пусковым током. Грамотная эксплуатация подразумевает регулярный калибровочный разряд, позволяющий контроллеру пересчитать фактическую ёмкость и скорректировать время оставшейся работы, отображаемое на панели управления, в противном случае погрешность измерений может достигать 40%.

Ключевые критерии подбора мощности и формы сигнала

Фундаментальная ошибка многих инженеров – это расчёт полной мощности в вольт-амперах без учёта коэффициента мощности (Power Factor) подключаемого оборудования, который для современных серверов с активной коррекцией стремится к единице, а для старых блоков питания с трансформаторами может опускаться до 0,6. Именно этот нюанс приводит к тому, что номинальный блок бесперебойного питания на 1000 ВА оказывается неспособным «потянуть» нагрузку в 800 Вт, поскольку его выходная активная мощность ограничена паспортным значением. При проектировании системы необходимо учитывать не только установленную мощность, но и кратковременные пусковые токи, которые для лазерных принтеров или вентиляционных установок могут в 3-5 раз превышать рабочие значения, провоцируя перегрузку инвертора. Важнейшим параметром выходного напряжения является форма сигнала: ступенчатая аппроксимация или модифицированная синусоида способна вывести из строя двигатели с частотным регулированием, тогда как медицинское и измерительное оборудование требует исключительно чистой синусоиды с уровнем нелинейных искажений (THD) не более 5%. Профессиональные линейки позволяют настраивать чувствительность входного триггера, чтобы игнорировать кратковременные «провалы» и не переключать нагрузку на батарею при каждом чихе в сети, что продлевает ресурс аккумуляторного массива за счёт уменьшения числа ненужных циклов.

Фильтрация помех и электромагнитная совместимость

Помимо основной задачи – поддержания напряжения – качественный ИБП выполняет роль барьера для высокочастотных импульсных помех, возникающих при коммутации мощных электродвигателей или работы сварочных аппаратов в промышленной зоне. Входные фильтры электромагнитных помех (EMI) совместно с варисторной защитой образуют первый эшелон обороны, гасящий выбросы до 6 кВ, что соответствует стандарту IEC 61000-4-5. Однако при длительных перенапряжениях, связанных с обрывом нейтрали, вступает в работу так называемый «активный байпас» – тиристорный ключ, который шунтирует нагрузку на сеть при перегреве инвертора или перегрузке выше 150% от номинала. Этот режим часто называют «режимом экономии» (ECO), где эффективность повышается до 99%, но пропадает защита от морганий света, поэтому он применим только для некритичных офисных рабочих станций. Для обеспечения электромагнитной совместимости с чувствительным радиочастотным оборудованием некоторые модели оснащаются дополнительными дросселями дифференциальной и синфазной фильтрации, что позволяет снизить уровень излучаемых помех до значений, регламентированных классом B. Стоит обратить внимание на наличие грозозащиты, реализованной на газоразрядниках и супрессорах, которая способна отвести импульсный ток до 20 кА, однако эта функция защищает лишь входные цепи, но не гарантирует сохранность зарядного устройства при прямом ударе молнии в линию электропередачи.

Сетевые интерфейсы и протоколы удалённого администрирования

Современный подход к управлению резервными системами невозможен без использования интеллектуальных слотов расширения, куда устанавливаются SNMP-карты или адаптеры MODBUS для интеграции в единую систему диспетчеризации. Благодаря этим модулям, дежурный персонал получает возможность отслеживать десятки параметров телеметрии: уровень напряжения на каждой фазе, температуру силовых транзисторов, частоту вращения кулеров и состояние каждого батарейного элемента через индивидуальный мониторинг. Для обеспечения безопасности критических процессов большинство устройств поддерживают протоколы шифрованного SSH и HTTPS, что исключает несанкционированное вмешательство в конфигурацию коэффициента усиления стабилизатора. Важной практической возможностью является функция программируемого отключения несущественных потребителей по заранее заданным приоритетам, что позволяет экономить драгоценные ампер-часы и увеличить время работы основного сервера на 30-50%. Реализованная в микропрограмме система самодиагностики еженедельно инициирует короткий тестовый разряд без отключения нагрузки, сравнивая полученную кривую разряда с эталонной, хранящейся в энергонезависимой памяти. При обнаружении отклонений более 15% контроллер отправляет оповещение по электронной почте или через Syslog, а в особо критических случаях инициирует горячее подключение второго батарейного модуля, если конструктив это позволяет.

Практические рекомендации по размещению и вентиляции

Даже самый дорогой блок бесперебойного питания выйдет из строя преждевременно, если пренебречь требованиями к микроклимату в серверном помещении. Температура в пределах 15-25°C является оптимальной, однако снижение до 10°C увеличивает вязкость электролита и ухудшает приём заряда, а повышение до 35°C сокращает срок службы конденсаторов фильтра в выпрямителе почти втрое. Настоятельно рекомендуется организовывать воздушный зазор не менее 20 см от задней панели, где расположены радиаторы охлаждения ключей инвертора, и следить за чистотой вентиляционных решёток, поскольку осевшая пыль создаёт тепловой барьер, нарушающий режим термокомпенсации зарядного напряжения. Важно понимать, что в случае параллельного соединения двух одинаковых устройств для увеличения мощности или резервирования необходимо синхронизировать их выходы по фазе, иначе возникнут циркулирующие токи, ведущие к перегреву обмоток ферритовых трансформаторов. Эксплуатирующий персонал должен помнить, что тяжёлые батарейные блоки (весом более 30 кг) требуют установки на нижние стойки 19-дюймового шкафа, чтобы не создавать опрокидывающего момента, а кабели ввода питания должны сечением соответствовать току потребления с запасом минимум 20% для исключения падения напряжения на контактных соединителях.

Периодическое обслуживание и калибровка измерительных трактов

В перечне регламентных работ ключевое место занимает проверка плотности соединений силовых клемм, так как ослабление винтовых зажимов ведёт к росту переходного сопротивления, локальному нагреву и, как следствие, плавлению изоляции. Современные системы мониторинга способны фиксировать эти изменения через анализ внутреннего сопротивления цепи, но визуальный контроль с помощью тепловизора остаётся незаменимым инструментом сервисного инженера. С периодичностью один раз в полгода рекомендуется выполнять полный цикл разряда до 30% остаточной ёмкости, чтобы десульфатировать пластины и привести реальный заряд в соответствие с индикацией на дисплее, однако для необслуживаемых моделей этот процесс должен контролироваться автоматикой, чтобы не допустить глубокого разряда ниже допустимого порога. Параллельно необходимо тестировать работу статического байпаса – искусственно перегружая выход и проверяя, происходит ли безударное переключение на сеть с допустимым временем восстановления. Важно вести журнал событий, куда фиксируются калибровочные поправки для коэффициента заполнения широтно-импульсных модуляторов, поскольку это позволяет отследить динамику старения электронных компонентов и своевременно планировать капитальный ремонт.

• Резервная (Off-line) – дежурный режим, переключение на инвертор при пропадании сети, время трансфера 4-12 мс, КПД > 97%, отсутствие стабилизации.
• Линейно-интерактивная (Line-Interactive) – наличие AVR-стабилизатора, коррекция ступенчатого напряжения до 20%, время переключения 2-5 мс.
• Двойного преобразования (Online) – непрерывная фильтрация и формирование синусоиды, нулевое время переключения, поддержка частоты 50/60 Гц ±0,1%.
• С параллельной архитектурой – конфигурации N+X для масштабирования мощности и обеспечения высокого уровня отказоустойчивости.
• Со встроенным байпасом – ручной или автоматический обход инвертора для сервисных работ без обесточивания нагрузки.

Оценка автономности и подбор экстендеров

Типовой расчёт времени работы основывается на формуле ёмкости (Ач), умноженной на напряжение батарейного звена (12В или 24В) и разделённой на мощность нагрузки в ваттах, однако реальная поправка на нелинейность разрядной кривой требует использования коэффициента Пекерта, значения которого варьируются от 1,1 до 1,4 для разных технологий. Для расширения автономии предусматриваются внешние батарейные шкафы (экстендеры), которые подключаются через специальные разъёмы с защитными автоматами, однако следует следить, чтобы суммарная ёмкость не превышала максимально допустимую для зарядного устройства данного инвертора, иначе время восстановления заряда возрастёт до неприемлемых значений. При использовании внешних сборок необходимо увеличить сечение соединительных кабелей и установить плавкие предохранители на каждой ветви, чтобы локализовать аварию при коротком замыкании внутри одного модуля. В некоторых системах применяют тактику «холодного старта» – способность запускаться от батареи при полностью обесточенном входе, что бывает критично для подстанций, но такая возможность часто отсутствует в бюджетных линейках, поэтому данный параметр следует уточнять в спецификации. Эффективным способом увеличения резерва является использование агрегатов с возможностью подзарядки от внешнего генератора, где блок бесперебойного питания работает как буфер, сглаживая нестабильные обороты генераторной установки и предоставляя нагрузке чистую синусоиду вне зависимости от качества топлива.

Цифровые методы контроля и прогнозирования ресурса

Внедрение алгоритмов машинного обучения в системы управления позволяет анализировать исторические тренды напряжения на каждом элементе и предсказывать момент отказа с погрешностью до двух недель, что радикально меняет подход к планово-предупредительным работам. Наиболее продвинутые контроллеры используют метод кумулятивной суммы (CUSUM) для обнаружения малейших дрейфов выходного сигнала, которые незаметны глазу, но свидетельствуют о деградации обратной связи в ШИМ-контроллере. Для удалённых объектов с ограниченным доступом сервисного персонала рекомендуется активировать функцию «умного заряда», адаптирующую напряжение в зависимости от температуры и возраста батареи, что позволяет продлить срок службы на 15-20% по сравнению с фиксированным режимом. Важно помнить, что интерфейсы связи могут быть выполнены как в проводном варианте (RS-485, Ethernet), так и в беспроводном (ZigBee, Wi-Fi), причём последние удобны для быстрого развёртывания, но требуют дополнительной защиты от помех в шумном индустриальном окружении. Системный подход предполагает хранение всех измерений во внутреннем журнале с защитой от записи, что при возникновении гарантийного случая служит неопровержимым доказательством соблюдения эксплуатационных режимов. Интеграция с протоколом BACnet позволяет согласовывать работу нескольких ИБП с системой вентиляции, отключая неиспользуемые резервные линии для экономии электроэнергии в часы минимальной загрузки.

Типовые ошибки при монтаже и первые признаки неисправностей

Наибольшее количество отказов связано с неправильным подключением защитного заземления: если корпус устройства не заземлён, то помехи с входного фильтра не могут стечь на землю, и они накапливаются на нейтрали, создавая опасное для оператора потенциал. Ранним признаком внутренней неисправности служит постоянный повышенный гул трансформатора, указывающий на насыщение магнитопровода из-за наличия постоянной составляющей в выходном сигнале, что часто бывает при пробое одного из плечей полумостового инвертора. Ещё одним симптомом является нехарактерно быстрое остывание радиаторов после отключения – это говорит о плохом контакте либо о выходе из строя датчика температуры, который не инициирует принудительное включение вентиляторов. При монтаже стоит избегать использования витых удлинителей большой длины, так как их индуктивность провоцирует резонансные явления на частоте переключения ключей, вызывая перенапряжения на входе питаемого оборудования. Косвенным признаком истощения электролита в батареях является периодическое сбрасывание нагрузки без видимых причин – это контроллер пытается запустить двигатель, но просадка напряжения на старте превышает допустимые 30%, и защита отсекает выход.

1. Визуальный осмотр – проверка целостности корпуса, отсутствие трещин на клеммах и следов электролита, оценка состояния вентиляторов.
2. Тестирование входного фильтра – измерение напряжения варисторов и проверка целостности предохранителей с помощью мультиметра.
3. Калибровочный разряд – перевод устройства в батарейный режим с фиксацией времени до достижения порога 10% и сравнение с паспортными данными.
4. Проверка байпаса – имитация перегрузки и контроль скорости переключения, отсутствие провалов на осциллографе.
5. Обновление микропрограммы – загрузка актуальной прошивки с расшифровкой логов ошибок и корректировкой порогов срабатывания.

В заключение следует подчеркнуть, что выбор конкретного устройства не может быть универсальным – он всегда определяется характером нагрузки, доступным бюджетом и требованиями к непрерывности технологического процесса. Глубокая диагностика с применением токоизмерительных клещей и анализатора гармоник помогает выявить скрытые проблемы на раннем этапе, позволяя заменить устаревшие модели на более совершенные, оснащённые интеллектуальными алгоритмами управления. Последовательное выполнение регламентов по замене батарейных модулей каждые 3-5 лет в сочетании с периодической чисткой воздушных трасс обеспечивает заявленные производителем эксплуатационные характеристики. При этом не следует забывать о необходимости обучения обслуживающего персонала азам силовой электроники, поскольку грамотное чтение status-флагов и понимание принципов ШИМ-модуляции существенно повышает эффективность вмешательства при аварийных ситуациях. Современный рынок предлагает множество вариантов исполнения, однако именно глубокое знание физических основ и внимательное отношение к каждому ватту потерь позволяет построить действительно надёжную и экономичную систему гарантированного электроснабжения, способную адаптироваться к любым капризам коммунальной сети.
